環保設備：單機脈沖布袋除塵器

單機脈沖布袋除塵器是一種自動清灰結構的單體除塵設備，廣泛應用于水泥、礦粉、采礦、冶金、建材、機械、化工、糧食加工等工礦企業。這種除塵器采用脈沖噴吹的清灰方式，具有清灰效果好、凈化效率高、處理風量大、濾袋壽命長、維修工作量小、運行安全可靠等優點。其工作原理是含塵氣體由灰斗進入過濾室，較粗顆粒直接落入灰斗或灰倉，含塵氣體經濾袋過濾，粉塵阻留于袋表，凈氣經袋口到凈氣室，由風機排入大氣。當濾袋表面的粉塵不斷增加，導致設備阻力上升到設定值時，脈沖控制儀開始工作，逐個開啟脈沖閥，使壓縮空氣通過噴口對濾袋進行噴吹清灰，使濾袋突然膨脹，在反向氣流的作用下，附于袋表的粉塵迅速脫離濾袋落入灰斗或灰倉，粉塵由卸灰閥排出 。

例如，HMC型單機脈沖除塵器是一種改進后設計而成的小型布袋除塵器，采用高壓（0.5-0.7MPa）大流量脈沖閥逐條濾袋噴吹清灰的技術。它具有清灰動能大、重量輕、結構簡單緊湊、安裝容易、維護方便等優點。其結構主要由殼體、濾袋總成、噴吹清灰裝置、排灰裝置四個部分組成 。

MC脈沖袋式除塵器也是一種在線清灰布袋除塵器，結構簡單，收塵效果明顯，應用廣泛。其組成包括上箱體、中箱體、下箱體、排灰系統和噴吹系統。噴吹氣包經過專業測試，噴吹壓力達到8公斤，除塵骨架經過有機硅處理，抗腐蝕性好，花板經過激光切割加工，與除塵濾袋精確匹配，避免漏灰現象 。

DMC系列單機脈沖布袋收塵器則采用高壓（0.5~0.7MPa）大流量脈沖閥逐條濾袋噴吹清灰的技術，具有體積小，處理風量大，結構緊湊，使用方便等優點。該設備廣泛應用于礦山采掘、電爐冶煉、機械制造、化工制品、水泥建材、糧食加工等工礦企業的倉頂、庫底、皮帶輸關及局部塵源除塵 。

DMC型脈沖布袋單機除塵器是根據國外同類產品精良技術經改進反設計而成的小型布袋除塵器，采用高壓(0.5～0.7MPa)大流量電磁脈沖閥逐條除塵布袋噴吹清灰的技術。它被廣泛應用于建材、水泥、冶金、礦山、化工、煤炭、非金屬礦CA細粉加工等行業含塵氣體凈化處理系統 。單機脈沖布袋除塵器說明書

一、產品概述

單機脈沖布袋除塵器是一種有效、節能的除塵設備，廣泛應用于建材、冶金、礦山、煤炭、非金屬礦超細粉加工等行業的含塵氣體凈化處理系統。該除塵器通過濾袋過濾含塵氣體，利用脈沖噴吹技術清除濾袋上的積塵，以達到除塵目的。

二、產品特點

1. 有效除塵：采用高壓大流量脈沖閥逐條濾袋噴吹清灰技術，清灰動能大，清灰效率高，除塵效率可達99%以上。

2. 結構緊湊：設備體積小，重量輕，結構簡單緊湊，安裝容易，維護方便。

3. 適用范圍廣：適用于凈化細小而干燥的非纖維性工業灰塵，如碳素、冶煉、礦山、機械、化工、水泥、食品、農藥等行業的粉塵處理。

4. 操作簡便：設備配備有電路控制裝置，性能穩定可靠，維修方便。

三、工作原理

含塵氣體進入：含塵氣體由進氣口進入灰斗（或敞開法蘭口），通過濾袋過濾為凈氣。

粉塵積附：粉塵積附在濾袋的外表面，且不斷增加，使除塵器的阻力不斷上升。

脈沖清灰：當除塵器阻力達到一定值時， 程序控制器定時順序啟動脈沖閥，使氣包內壓縮空氣通過噴吹管孔眼噴出，誘導周圍空氣進入濾袋，使濾袋瞬間急劇膨脹，并伴隨著氣流的反方向作用抖落粉塵，達到清灰的目的。

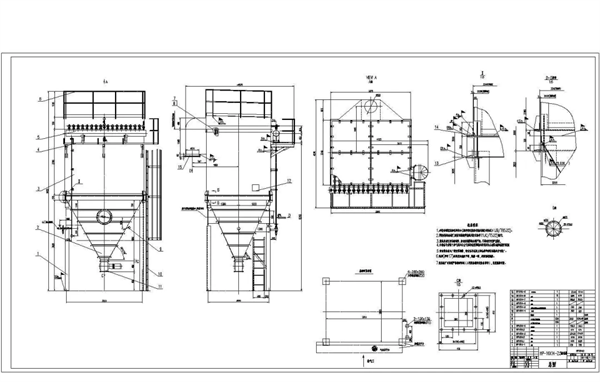

四、主要組成部分

1. 箱體：包括袋室、凈氣室、多孔板、濾袋、濾袋骨架、檢修門等，設計耐壓5000Pa。

2. 噴吹系統：包括主氣管、噴吹管、脈沖閥、控制儀等。

3. 進氣排灰部分：分為標準帶灰斗式和敞開法蘭式兩種形式。

五、技術性能參數

以DMC120單機脈沖袋式除塵器為例，其主要技術性能參數如下：

1. 處理風量：7700-15000m3/h

2. 過濾面積：100m2

3. 過濾風速：1-1.5m/min

4. 濾袋規格：φ133×2000mm，數量：120條

5. 材質：防靜電滌綸易清灰專業濾袋

6. 工作溫度：60-100℃，瞬間溫度：120℃

7. 脈沖閥規格：DMF-Z-25S，數量：12只

8. 壓縮空氣壓力：0.4-0.6Mpa

9. 總耗氣量：0.5m3/min

10. 進口允許含塵濃度：<1000g>設備阻力：1470-1770Pa

11. 除塵效率：99.8%

六、安裝與調試

1. 安裝前準備：檢查設備是否完整無損，按圖紙要求安裝設備基礎，吊裝各部件并調整水平垂直度。

2. 安裝順序：從下往上依次安裝灰斗、下箱體、中箱體、上箱體、風道、氣包、脈沖閥、電氣系統及壓縮空氣管路系統等。

3. 密封性檢查：各檢查門和連接法蘭處均應有密封墊，確保密封良好以防漏風。

4. 調試：精良行單機調試，再進行聯動調試和實載運行，調整清灰周期和脈沖寬度等參數，確保除塵器正常運行。

七、使用與維護

使用注意事項：

1. 確保壓縮空氣壓力在0.5～0.7MPa以上。

2. 定期檢查分氣包管、脈沖閥接合處是否滲氣，及時排除故障。

3. 根據粉塵性質和容量大小定時振打清灰，保持濾袋清潔。

維護保養：

1. 定期更換濾袋和濾袋骨架等易損件。

2. 定期檢查并清理灰斗內的積灰。

3. 定期清洗壓縮空氣系統的過濾器并排放積水。

4. 定期對電氣系統和控制閥進行檢查和維護。

通過以上說明，希望您能更好地了解和使用單機脈沖布袋除塵器。如有任何疑問或需要進一步的技術支持，請隨時聯系我們。
