皮帶輸送機除塵器的吸塵罩設計

皮帶輸送機除塵器的吸塵罩設計，通風管道的確定?，在確定處理風量的情況下，盡可能使管道產生的阻力減至更小，吸塵罩捕集到的風量盡可能地增大，從而使粉塵更大限度地被捕集，進而使崗位粉塵濃度降到更低。同時粉塵在管道內的速度也不能太小，以免管道內部積灰增加管路支架的負載。本工程中，管道內徑的大小均按粉塵在其內部的速度為l6～18m/s來設計，并針對現場實際情況，合理地布置管路，更大限度地減少了彎頭及變徑管道在管路上的存在，從而使管道的局部阻力得到盡可能的減小。（鏈接：工業除塵器吸塵罩的風量計算方法）

皮帶輸送等生產過程中，物料間相互碰撞，產生粉塵，溢出工藝設備外，造成區域內粉塵飛揚，綜上所述，可見粉塵沿設備不嚴密處和料落點直接外逸，粉塵濃度高且細。

皮帶輸送機除塵器的吸塵罩設計，集塵通常采用局部吸塵罩和整體式密閉罩等形式，吸塵罩必須不影響其作業及日常維護檢修，又不能影響操作視線?密閉收塵罩簡稱密縫罩，是將污染物發生源的局部或整體密閉起來的全封閉罩。它的優點是只需要較小的排風量就能有效的控制粉塵的擴散，排風罩氣流不受周圍氣流的影響。不過它影響設備的檢修，因此我們將每個吸塵罩上部加做檢修窗，以此來方便設備的檢修。各塵點設計單一接受罩，即排風罩。應設計成接受形式,罩子的形式與料口寬度相吻合,其開口正好朝向粉塵溢出方向，接受罩與密閉罩分開，但盡量相互靠近，這時可以捕集溢出的粉塵和攜帶的氣流，罩口面積應與溢出氣流擴散斷面相適應。（鏈接：除塵器吸塵罩的設計原則和要求）

皮帶輸送機除塵設備的吸塵罩其工作原理是，使污染的擴散限制在一個密閉空間內，并通過管道排出一定量的空氣，使管道保持一定的負壓，以達到防治煤塵外溢的目的。在皮帶傳輸過程中揚塵并不大，主要是在皮帶下料口揚塵。皮帶輸送機除塵器按其結構特點，其中局部密閉罩適用于含塵氣流速度低，連續揚塵和瞬間增壓不大的揚塵點。所以選擇局部吸塵罩比較合適皮帶輸送機除塵器。

吸塵罩是局部排風系統中的一個重要組成部分。它的效能對于整個皮帶輸送機除塵器局部排風系統的技術經濟效果具有十分重要的影響。局部吸塵罩設計的目的使用較小的排風量來控制塵源，把絕大多數的粉塵撲捉到罩內，保證空氣粉塵達到國家職業衛生標準的要求。局部吸塵罩按其工作原理和功能特點來分，可分為局部密閉罩、整體密閉罩和大容易密閉罩三種。

密閉罩只對局部粉塵產生的點進行密閉，這種罩子排風量小，經濟性好。

塵源被密閉后，防止粉塵外逸，使罩內形成負壓，消除罩內正壓，防止物料下落產生飛濺的情況，使氣流到達罩壁上的孔口前速度大大減弱，如在破碎機進料點處應設置密閉罩，物料落入皮帶處設置排風罩，為盡量把粉狀物料（游離狀態的粉塵）吸入，罩口風速采用：

罩口風速：v=0.4～0.6m/s 罩內風速：v＜3m/s

密閉小室受料點處設置密閉小室也稱大容積密閉罩，這種密閉方式適用于陣發性產塵，塵化氣流速度大的地方，采用的風速同密閉罩。

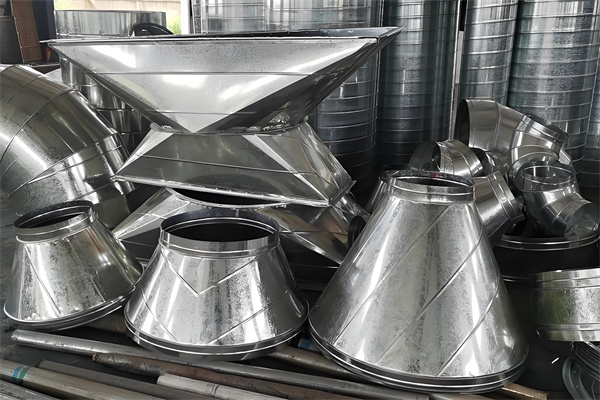

排風罩結構形式

設在皮帶輸送機上的接受罩為可拆裝式導料槽吸塵罩，設在皮帶輸送機上的接受罩防止阻擋物料又做到密閉效果，又不妨礙物料和皮帶輸送機的運行。
