鍋爐布袋除塵器的詳細結構

鍋爐布袋除塵器作為化工、電力、冶金等行業中常用的環保設備，其詳細結構對于理解其工作原理和性能至關重要。以下是鍋爐布袋除塵器的詳細結構介紹，我將按照主要組成部分進行分點歸納：

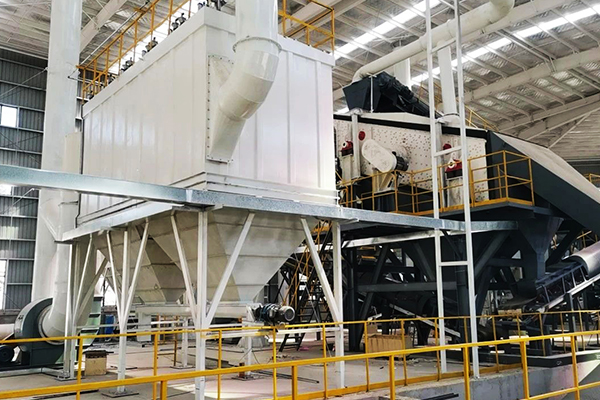

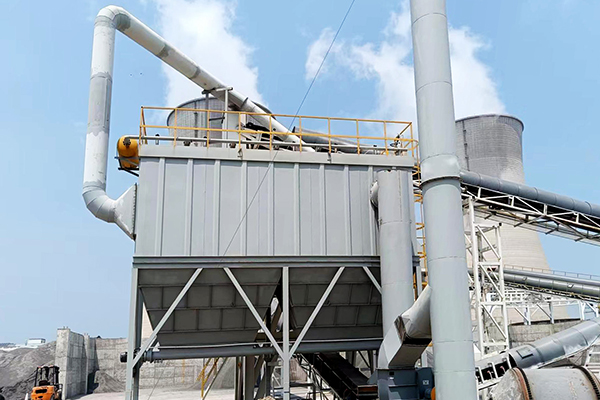

一、箱體部分

?組成?：鍋爐布袋除塵器的箱體部分是整個除塵器的主體結構，主要由上箱體（凈風室）、中箱體（過濾室）、下箱體（灰斗）、煙氣分配器、花板、平臺、扶梯、支腳、進風口、出灰口、保溫層及彩色面板等組成。

?特點?：這些部件均采用高品質的材料和精良的工藝制作而成，確保了箱體的密封性和穩定性。同時，箱體部分還設有進風口、出灰口等，便于設備的運行和維護。

二、濾袋總成

?組成?：濾袋總成是除塵器的核心部件，由濾袋框架、布袋及掛袋的連接設計構成。濾袋采用特別的紡織材料制成，具有優良的過濾性能和耐用性。

?特點?：掛袋的連接設計采用自鎖裝置，安裝和替換方便，并能有效延長濾袋的使用壽命。濾袋的孔隙大小可根據需要進行調整，以適應不同粒度的粉塵。

三、導流裝置

?功能?：導流裝置主要用于分配和引導含塵氣體進入濾袋區域。

?特點?：其設計獨特，能有效分配含塵氣體，并對大顆粒進行分離，避免含塵氣體直接沖刷濾袋，從而提升除塵效率和濾袋的使用壽命。

四、脈沖噴吹系統

?組成?：由反沖聯箱、電磁脈沖閥、承壓接頭、噴嘴管、支架等組成。

?工作原理?：該系統能夠定期對濾袋進行清灰處理，通過噴吹壓縮空氣使濾袋膨脹變形，從而將附著在濾袋上的粉塵剝離并落入灰斗中。

五、出灰系統

?組成?：由電振動器（空氣炮）、電加熱器、灰位指示器等組成。

?功能?：該系統負責將灰斗中的粉塵排出除塵器外，確保鍋爐布袋除塵器的清潔和穩定運行。電振動器和空氣炮能夠確?；覊m具有良好的流動性，便于排出；電加熱器則用于防止灰斗內粉塵結塊。

六、控制系統

?組成?：主要由脈沖噴吹控制儀、PLC電腦控制柜、熱電阻溫度計、靜壓測點、料位指示器等組成。

?功能?：該系統能夠自動控制除塵器的運行，實時監測除塵器的運行狀態和各項參數，如溫度、壓力、灰位等，并根據需要調整運行參數，以確保除塵器的穩定運行和有效除塵。

七、離線保護系統

?組成?：主要由旁路閥、差壓裝置、料位計、測溫儀、壓力檢測裝置、脈沖控制儀、濾袋檢漏裝置等組成。

?功能?：該系統在鍋爐點火投油、低負荷運行投油穩燃時投進預涂灰系統，保護濾袋；當煙氣溫度過高或鍋爐尾部復燃時，啟動緊急噴水系統降低煙溫；同時，凈氣室設有濾袋檢漏裝置，以便濾袋損壞時及時報警并采取相應措施。

綜上所述，鍋爐布袋除塵器通過其精細設計的各個部分協同工作，實現了對鍋爐煙氣中粉塵的有效捕集和清除，為環境保護和工業生產提供了重要保障。
