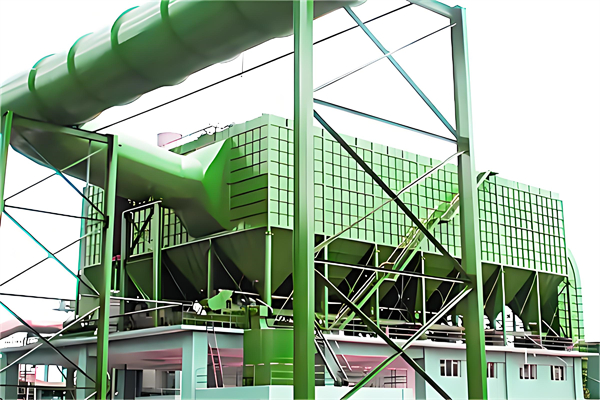

布袋除塵器管道的設計與制作
布袋除塵器管道設計的基本原則
在設計布袋除塵器的管道系統時，應遵循以下基本原則：
總體布局和合理布局：管道系統的布置應從總體布局出發，統一規劃，以確保簡單、緊湊的設計，便于安裝、操作和維修。應盡量縮短管線長度，減少占地空間，并考慮美觀和投資節省。
管道的布置：管道應盡量集中成列、平行敷設，并沿墻或柱子敷設。管徑大的或需要保溫的管道應設在靠墻側。管道與周圍結構之間應保持一定的距離，以滿足施工、運行、檢修和熱脹冷縮的要求。
管道與梁、柱、墻等的距離：一般不小于100-200毫米，以確保有足夠的空間進行日常維護和應對溫度變化。
避免遮擋和妨礙：管道應盡量避免遮擋室內采光和妨礙門窗啟閉，不應妨礙設備、管件、閥門和人孔的操作和檢修，以及起重機的工作。
管道的壓力損失計算：進行管道壓力損失計算時，管段長度一般按兩管件中心線之間的距離計算，不扣除管件本身的長度。對并聯管道進行阻力平衡計算，以確保系統的順暢運行。
布袋除塵器管道制作的注意事項
在制作布袋除塵器的管道時，應注意以下幾點：
材料選擇：根據輸送氣體的性質和適用強度的要求，選擇合適厚度的鋼板制作管道。對于不同的除塵系統，可能需要采用耐磨、耐熱或防腐的材料。
管道的結構：管道通常采用圓形橫截面，因為圓形管件在制作工藝上相對簡單，且能更好地抵抗氣流引起的渦流和積塵。
管道的支撐和固定：管道應設置適當?shù)闹Ъ芎凸潭猿惺芄艿雷灾睾凸ぷ髦械恼駝印９潭拈g距應根據管徑和管道的走向確定。
防止積灰和堵塞：在彎頭、三通、變徑等容易積灰的部位，應采取措施如加大圓弧半徑或設置清掃孔，以便于定期清理積灰。
保溫和防腐措施：對于處理高溫、高濕氣體的管道，應采取保溫隔熱措施，以防冷凝水的形成和粉塵的黏附。同時，根據管道內氣體的化學性質，選擇合適的防腐涂層或襯里材料。
管道的檢查和維護：管道設計應便于檢查和維護，包括設置檢測孔、檢查孔、清掃孔等必要的零部件，以滿足系統技術性能的檢測和調整需求。
注意：在實際的工業除塵工程中，設計者應綜合考慮所有相關因素，以確保布袋除塵器管道系統的有效和可靠運行。
