布袋除塵設備內部構造詳解

布袋除塵設備是一種廣泛應用于工業領域的干式除塵設備，它主要依靠濾袋的過濾作用來捕集粉塵顆粒。布袋除塵設備的內部構造相對復雜，包含多個關鍵部件，每個部件都有其特定的功能和作用。

以下是布袋除塵設備內部構造的詳細解釋：

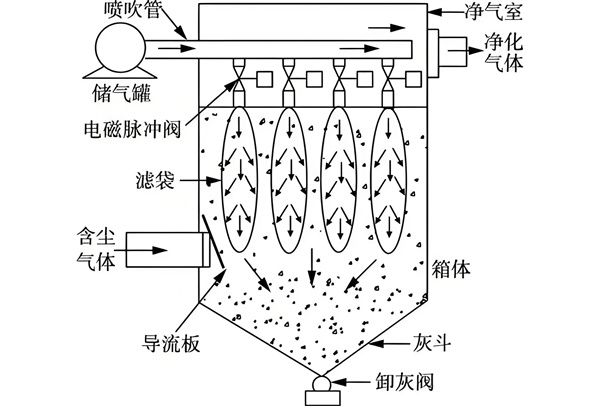

1. 機柜：機柜是布袋除塵設備的主體部分，包括袋室、潔凈空氣室、多孔板、濾袋架和檢修門。袋室是放置濾袋的空間，潔凈空氣室則是清潔空氣流動的區域。多孔板用于支撐濾袋并使空氣均勻通過濾袋。

2. 吹風系統：吹風系統主要由主風管、吹風管、脈沖閥和控制器組成。脈沖閥控制壓縮空氣的釋放，通過吹風管向濾袋內噴射，以清除濾袋上積聚的粉塵。

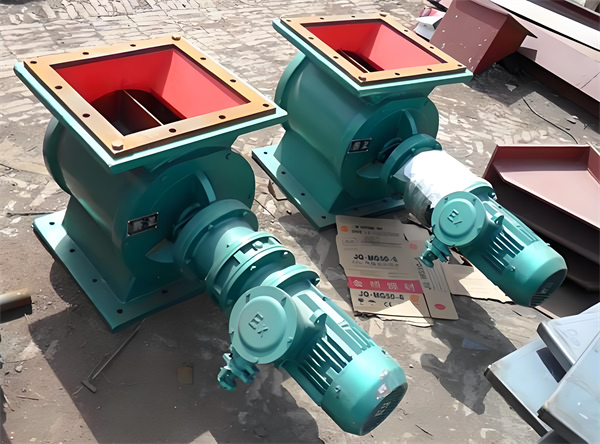

3. 卸料器：卸料器是用于將濾袋收集的粉塵從設備中移除的部分，常用的卸料設備有螺旋輸送機、刮板輸送機等。

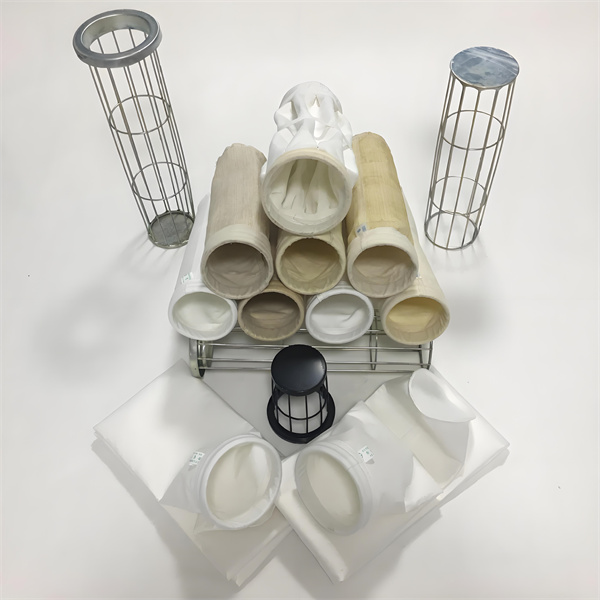

4. 濾袋：濾袋是布袋除塵設備的核心部件，其材質需耐高溫、耐腐蝕，表面具有一定的過濾精度。濾袋通過物理攔截和粉塵層的過濾作用來捕集粉塵。

5. 濾袋架：濾袋架用于支撐和固定濾袋，保持濾袋的正確位置和張力，便于粉塵的清理和濾袋的更換。




6. 清灰系統：清灰系統是布袋除塵設備的重要組成部分，它通過脈沖噴吹或其他方式定期清除濾袋上的粉塵，以維持設備的除塵效率和穩定運行。




7. 控制系統：控制系統用于管理除塵設備的運行，包括清灰頻率、風機轉速等參數的調節，確保設備有效穩定運行。

8. 進風口和排風口：進風口是含塵氣體進入除塵設備的入口，排風口則是清潔空氣排出設備的出口。

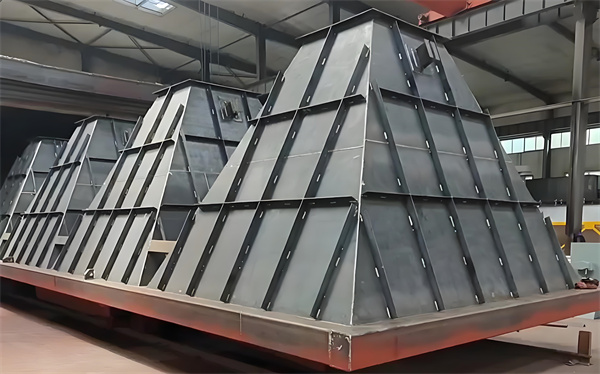

9. 灰斗：灰斗位于設備底部，用于收集濾袋清灰下來的粉塵，通常配備有卸料裝置以方便粉塵的運輸和處理。




布袋除塵設備的設計和構造需要根據具體的工業應用場合和粉塵特性進行優化，以達到更佳的除塵效果和經濟效益。在維護和操作布袋除塵設備時，了解其內部構造和工作原理是非常重要的。
