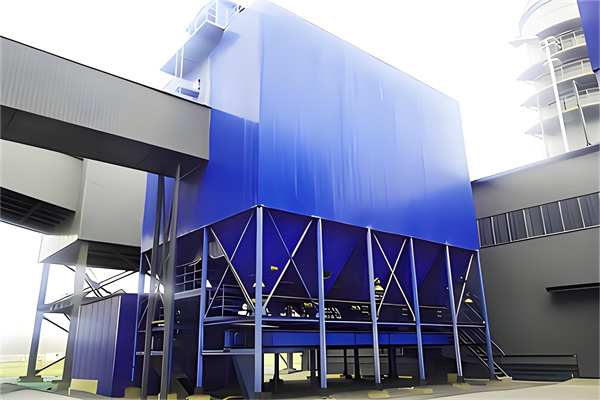

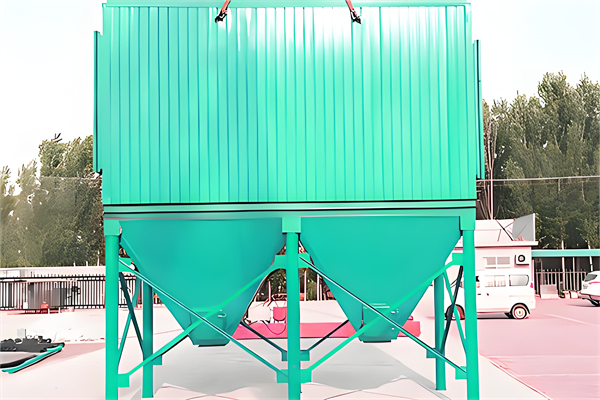

分室脈沖布袋除塵器的構造和工作原理

分室脈沖布袋除塵器是一種有效的工業粉塵收集設備，廣泛應用于各種產生粉塵的生產過程中。它的設計充分考慮了粉塵的去除效率、設備的穩定性以及維護的便捷性。隨著工業化進程的加快，分室脈沖布袋除塵器在礦業、建筑材料、食品加工等多個領域的應用愈發廣泛，成為實現綠色生產和可持續發展的關鍵技術之一。

分室脈沖布袋除塵器主要由以下幾個部分組成：

1. 殼體（箱體）：包括灰斗、上箱體、中箱體、下箱體等，這些部分通常為分室結構，用于容納濾袋和進行粉塵的過濾和存儲。

2. 濾袋及骨架：濾袋是布袋除塵器的核心部件，用于捕捉粉塵。濾袋通常安裝在金屬骨架上，以便支撐和保持其形狀。

3. 清灰系統：包括脈沖閥、氣包、壓縮空氣管道等，用于對濾袋進行周期性的脈沖噴吹清灰，以去除濾袋表面積累的粉塵。

4. 進風系統：包括進風口、導流板等，用于引導含塵氣體進入除塵器。

5. 出風系統：包括風機、風管、排氣口等，用于將凈化后的氣體排出除塵器。

6. 灰斗及卸灰機構：用于收集和儲存濾袋過濾下來的粉塵，并通過卸灰機構定期將粉塵排出除塵器。

7. 控制系統：包括可編程邏輯控制器（PLC）、壓力傳感器、溫度傳感器等，用于控制除塵器的運行，包括清灰周期、清灰力度等。

分室脈沖布袋除塵器的工作原理涉及以下幾個步驟：

1. 預收塵：含塵氣體進入除塵器后，首先在灰斗中通過慣性作用使粗顆粒粉塵直接落入灰斗，而較細的粉塵粒子隨氣流進入過濾室。

2. 過濾：粉塵粒子被濾袋攔截在外部表面，而凈化后的氣體穿過濾袋進入清潔室。

3. 清灰：當濾袋表面的粉塵積聚到一定程度，導致阻力增加時，布袋除塵器的控制系統會啟動清灰程序。清灰時，首先關閉某個分室的凈氣出口風道，使該室的濾袋處于無氣流通過的狀態（分室停風清灰）。然后，脈沖閥在壓縮空氣的作用下打開，將壓縮空氣以脈沖形式噴入濾袋內部，使濾袋膨脹并震動，從而將附著的粉塵震落。

4. 粉塵收集：震落的粉塵通過灰斗收集，并通過卸灰機構排出除塵器。

5. 連續運行：清灰過程是逐室進行的，當一個分室完成清灰后，控制系統會切換到下一個分室繼續清灰，確保除塵器能夠連續穩定地運行。

分室脈沖布袋除塵器因其有效的清灰能力和良好的過濾效果，廣泛應用于各種工業領域，尤其是在處理含塵濃度較高和粉塵顆粒較細的工況中表現出色。
