布袋除塵器內部結構介紹

布袋除塵器的內部組成機構是由上部箱體、中部箱體以及下部箱體、清灰系統、排灰系統等結構所組成的，所以布袋除塵器的內部結構是比較簡單的。

布袋除塵器的上箱體，主要由上蓋板和靜氣出風口組成。一般小型脈沖布袋除塵器采用單層蓋板，大型脈沖布袋除塵器采用雙層蓋板，除塵器為負壓，將密封面緊貼，密封的效果較好。

布袋除塵器的中箱體主要是由花板、除塵濾袋、濾袋框架、文氏管幾部分組成，除塵濾袋和花板配合較為理想，這樣在工作的時候，濾袋不會脫漏，而且在拆裝的時候也比較方便快捷。

塵框架采用碳鋼的材質，表面光滑沒有毛刺，采用了自流水線制作，所有的焊點和熔點都非常的牢固。除塵框架可以根據客戶的工況采取鍍鋅、噴塑和有機硅處理。布袋除塵器的下箱體由進風口、支腿、排灰裝置和檢查門組成。排灰裝置可以根據粉塵容量的多少、重量、出口處物料的溫度、壓力的大小、粘性、腐蝕性等技術參數進行正確的選擇。

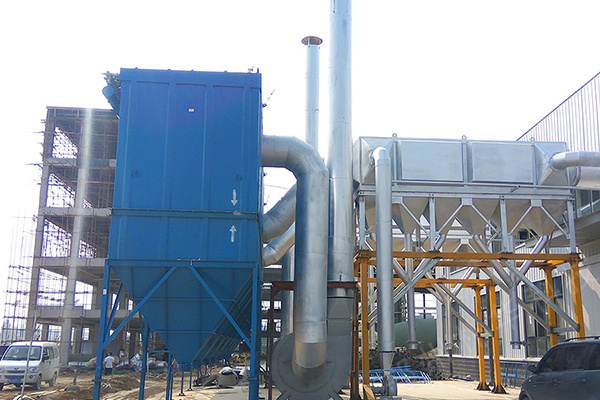

布袋除塵器

布袋除塵器的噴灰系統由控制儀、控制閥、電磁脈沖閥、噴吹管、氣包和防護裝制組成。控制儀是脈沖布袋除塵器的重要的控制設備，客戶可以調整它的脈沖周期和脈沖寬度，確保除塵器的正常運行，控制儀的質量的好壞關系到除塵器清灰的效果?？刂崎y是用來開閉或切換氣路的閥門。電控脈沖儀使用的是電磁閥，電磁閥是電控脈沖布袋除塵器噴吹系統的控制閥。

布袋除塵器一般除了有除塵部件除塵布袋外，另外還有一個也很重要的組件清灰裝置。

清灰的原理是由于濾袋表面粉塵層的不斷增厚，除塵濾袋對于氣流的阻力也在逐漸增加，含塵氣體則會通過的能力也會逐漸減小。其實也就是說布袋除塵器的處理風量也會越來越小。為了讓布袋除塵器能持續有效地工作，必須及時清除濾袋上的積灰，使得濾袋會經常處于比較干凈的狀態。因此布袋除塵器一般都安裝有清灰裝置(簡易袋式除塵器除外)。并配有自動清灰裝置的袋式除塵器都安裝有控制器，是用來控制清灰裝置的工作次數和強度的，使得粉塵層厚度合適，并確保粉塵除塵工作的順利進行。與此同時，布袋除塵器還安裝有專門收集粉塵的灰斗，用來收集清落的粉塵。在灰斗下方一般還設有排灰機械，比如螺旋輸灰機，刮板輸送機，排灰閥等等。
