布袋除塵器選型設計的五個要點

布袋除塵器是一種干式濾塵裝置。它適用于捕集細小、干燥、非纖維性粉塵。布袋除塵器選型設計有哪些依據？需要考慮哪些要點？對于不同粉塵的處理需要注意哪些事項？本文為您講述。

一、設計選型依據

1、處理風量

處理風量是布袋式除塵器設計選型中重要的影響因素之一，因為布袋式除塵器的性能取決于工況條件下的實際過濾風速。除塵器處理風量是指工況風量，包括塵源設備集塵風量、必要的備用風量、閥門管道的漏風量以及直接混風的冷卻風量。

2、運行溫度

（1）上限低于濾料所允許的更高承受溫度；（2）下限高于含塵氣體露點15℃。

3、氣體成分

（1）水分（含濕量）：氣體中的水分影響過濾和清灰性能，以及濾料的使用壽命，是布袋式除塵器設計選型的重要依據之一。

（2）氣體組分：選擇濾料時應考慮煙氣中的氧含量，較高的氧含量將影響濾料的壽命。

（3）可燃性氣體：煙氣中含有可燃性氣體或者粉塵時，箱體結構應采用防爆設計和其他防爆技術，并設置可靠的監測系統。

（4）腐蝕性氣體：腐蝕性氣體是選擇除塵器材質及防腐方法的重要依據。

（5）有毒氣體：處理含有CO及氣體有毒氣體時，布袋除塵器必須采用嚴格密封結構。

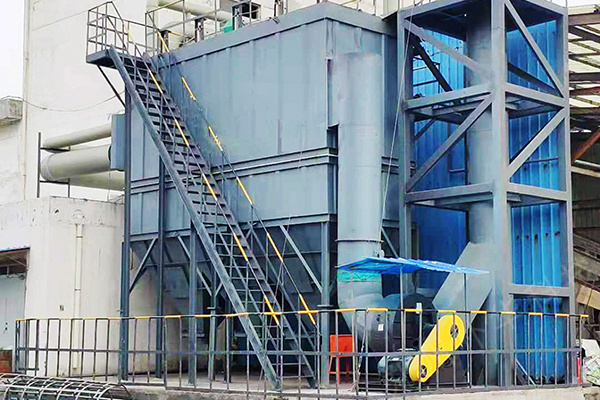

布袋除塵器

4、粉塵性質

（1）粒徑分布：細顆粒粉塵難捕集，不易清灰；粗顆粒，捕集和清灰都比較容易，但易對濾料和設備產生磨損。特別是采用玻纖濾料時，應特別注意濾料的磨損。

（2）粒子形狀：粒子形狀分為規則和不規則，對于能凝聚成絮狀物的纖維狀粒子，應采用強力清灰方式，并采用較低過濾風速，濾袋間距適當增大。

（3）粉塵的密度：堆積密度關系到除塵器的過濾面積和過濾阻力，堆積密度越小，清灰越困難，從而使布袋式除塵器阻力增高，導致必須選用較大的過濾面積。

（4）磨琢性：鋁粉、硅粉、碳粉、燒結礦粉都屬于高磨琢性粉塵，在設計除塵器本體和選擇進風方式時，應予密切關注。

（5）帶電性：利用粉塵的帶電性，可以通過讓粉塵荷電，使粉塵層呈疏松狀，降低除塵器阻力，或提高過濾風速。

（6）可燃性與爆炸性：除塵器設計采用防燃、防爆措施，同時杜絕火源。

5、含塵濃度

含塵濃度將直接影響除塵設備阻力和清灰周期，并增加濾料和箱體的磨損，同時影響卸輸灰裝置的選型，卸輸灰裝置處理能力應不小于含塵濃度氣體量的1.5倍。

6、排放要求

除塵器出口含塵濃度，影響除塵器形式、濾料種類的選擇。

二、設計選型要點

1、過濾速度選取

布袋式除塵器的過濾速度影響因素包括：清灰方式、清灰制度、粉塵特性、濾料特性、預定的設備阻力、入口含塵濃度等。

可采用較高過濾風速的情況：采用強力清灰方式（如脈沖噴吹），清灰周期較短，入口含塵濃度較低，粉塵顆粒較大、粘性較小，處理常溫含塵氣體，采用針刺氈濾料或腹膜過濾濾料。

須采用較低過濾風速的情況：采用弱力清灰（如反吹清灰、振動清灰），處理高溫?zé)煔猓蹓m細、粘、密度小，要求排塵密度低，采用素布或玻纖等濾料時。

2、箱體結構設計

布袋式除塵器的箱體結構主要包括：箱體（塵氣室、凈氣室和灰斗）、過濾元件（濾袋、袋籠）、清灰裝置、卸灰和輸灰裝置、安全檢修設施。

（1）箱體的耐壓強度，一般按照引風機全壓的1.2倍來設計，取+6000Pa進行耐壓強度校核。

（2）花板厚度一般不小于5mm，并能承受兩面壓差、濾袋自重和zui大粉塵載荷，花板邊距孔中心間距應大于孔徑。

（3）凈氣室的斷面風速一般選取4-6m/s.

（4）灰斗容積應考慮設備檢修時間內的儲灰量，灰斗應設置檢修門，卸灰閥與灰斗之間應設置手動插板閥。處理易結露煙氣或捕集粘性較大的粉塵時，宜在灰斗設置料位計、伴熱和保溫裝置、破拱裝置，灰斗料位計和破拱裝置不宜設在同一側面，卸灰設備應滿足zui大卸灰量和確保灰斗鎖氣的要求，避免粉塵外溢。

三、布袋式除塵器對于磨琢性粉塵的處理

1、設置預除塵器

對于氧化鋁、硅石、焦炭等高硬度粉塵，應在布袋除塵器之前設置預除塵器，預先除掉粉塵中的較粗顆粒，預除塵器應著眼于簡易低阻，不追求除塵效率，通常采用沉降室、重力除塵器和慣性除塵器。

2、采用較低過濾風速

對于磨琢性粉塵，宜選用較低過濾風速，一般不超過1.0m/min.

3、改進除塵器入口設計

除塵器入口處是布袋式除塵器容易磨損的位置，對于磨琢性粉塵，通常將入口設置成下傾狀，使粗顆粒順勢沉降，也可在入口處設多孔板或階梯柵狀均流緩沖裝置。

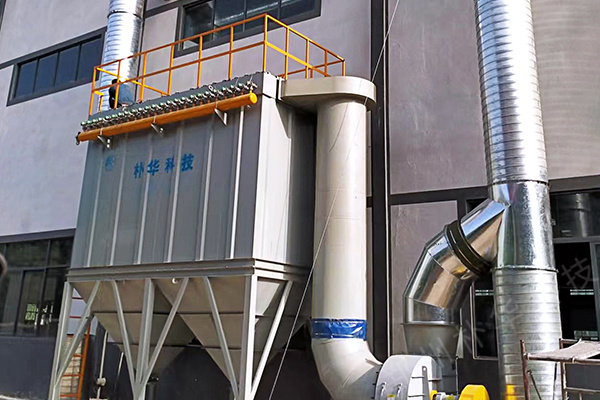

布袋除塵器

四、可燃性、爆炸性塵氣的處理

對于煙氣中含有CO、氫氣等可燃?xì)怏w或者碳、鎂、鋁等易爆粉塵，除塵器設計過程中，應當采取可靠的防燃防爆措施。

1、增設火花捕集器，或其它預除塵器，捕集灼熱粗粒塵；

2、增設噴霧冷卻塔，將煙氣溫度降至著火溫度以下，抑制靜電荷產生；

3、除塵器入口管道設置火星探測器，予以報警和滅火控制；

4、防止除塵器箱體內部積灰，灰斗傾角不小于70°；

5、選用消靜電濾料，濾袋及除塵器箱體采用靜電接地，防止濾料因靜電積聚激發火花；

6、優先選用脈沖清灰方式，采用高壓氮氣作為清灰動力，嚴禁采用振動清灰方式；

7、在除塵器箱體上安裝泄爆閥（泄爆門、爆破片），以減少爆炸強度，縮小爆炸范圍。

五、含焦油霧氣體的處理

焦?fàn)t煙氣中含有煤焦油，這種煙氣若直接進入布袋除塵器，會造成布袋表面板結，不易清除，須采取特殊處理措施。

1、噴入吸附劑

采用焦炭、活性炭等作為吸附劑，噴入布袋除塵器之前的反應器，吸附油霧后，再進入除塵器捕集分離。吸附反應器有文丘里管、垂直徑向噴射、以及沸騰床等多種形式，凈化效率可達95%。后置布袋宜選用腹膜濾袋。

2、預涂塵技術

對于焦?fàn)t煙氣，利用除塵器下回收的焦炭粉作為預涂塵，用氣力輸灰裝置噴入除塵器進口管路，吸附部分焦油，并均勻分布在濾袋表面，形成預涂塵。
